本篇博客记录的是博主在学习基于Intel 8086指令系统的汇编一些知识点。

什么是汇编语言

• 汇编语言（assembly language）是一种用于电子计算机、微处理器、微控制器或其他可编程器件的低级语言，亦称为符号语言。在汇编语言中，用助记符代替机器指令的操作码，用地址符号或标号代替指令或操作数的地址。
• 在不同的设备中，汇编语言对应着不同的机器语言指令集，通过汇编过程转换成机器指令。特定的汇编语言和特定的机器语言指令集是一一对应的，不同平台之间不可直接移植。

一些基础知识

字节、字、bit、byte的关系

字 word
字节 byte
位 bit

1字=2字节(1 word = 2 byte)
1字节=8位(1 byte = 8bit)

字长是指字的长度(所占的二进制位数)

80×86寄存器

• 8086 CPU中寄存器总共为14个，且均为16位。
• 即AX，BX，CX，DX，SP，BP，SI，DI，IP，FLAG，CS，DS，SS，ES共14个。
• 而这14个寄存器按照一定方式又分为了通用寄存器（8个），控制寄存器（2个）和段寄存器（4个）。

通用寄存器

• AX，BX，CX，DX 称作为数据寄存器：

  • AX (Accumulator)：累加寄存器，也称之为累加器
  • BX (Base)：基地址寄存器
  • CX (Count)：计数器寄存器
  • DX (Data)：数据寄存器

• 由于在 8086 之前的 CPU 为 8 位 CPU，所以为了兼容以前的 8 位程序，在 8086 CPU 中，每一个数据寄存器都可以当做两个单独的寄存器来使用。

  • AX 寄存器可以分为两个独立的 8 位的 AH 和 AL 寄存器；
  • BX 寄存器可以分为两个独立的 8 位的 BH 和 BL 寄存器；
  • CX 寄存器可以分为两个独立的 8 位的 CH 和 CL 寄存器；
  • DX 寄存器可以分为两个独立的 8 位的 DH 和 DL 寄存器；

---

• SP 和 BP 又称作为指针寄存器：

  • SP (Stack Pointer)：堆栈指针寄存器
  • BP (Base Pointer)：基指针寄存器

• SI 和 DI 又称作为变址寄存器：

  • SI (Source Index)：源变址寄存器
  • DI (Destination Index)：目的变址寄存器

控制寄存器

• IP (Instruction Pointer)：指令指针寄存器
• FLAG：标志寄存器

段寄存器

• CS (Code Segment)：代码段寄存器
• DS (Data Segment)：数据段寄存器
• SS (Stack Segment)：堆栈段寄存器
• ES (Extra Segment)：附加段寄存器

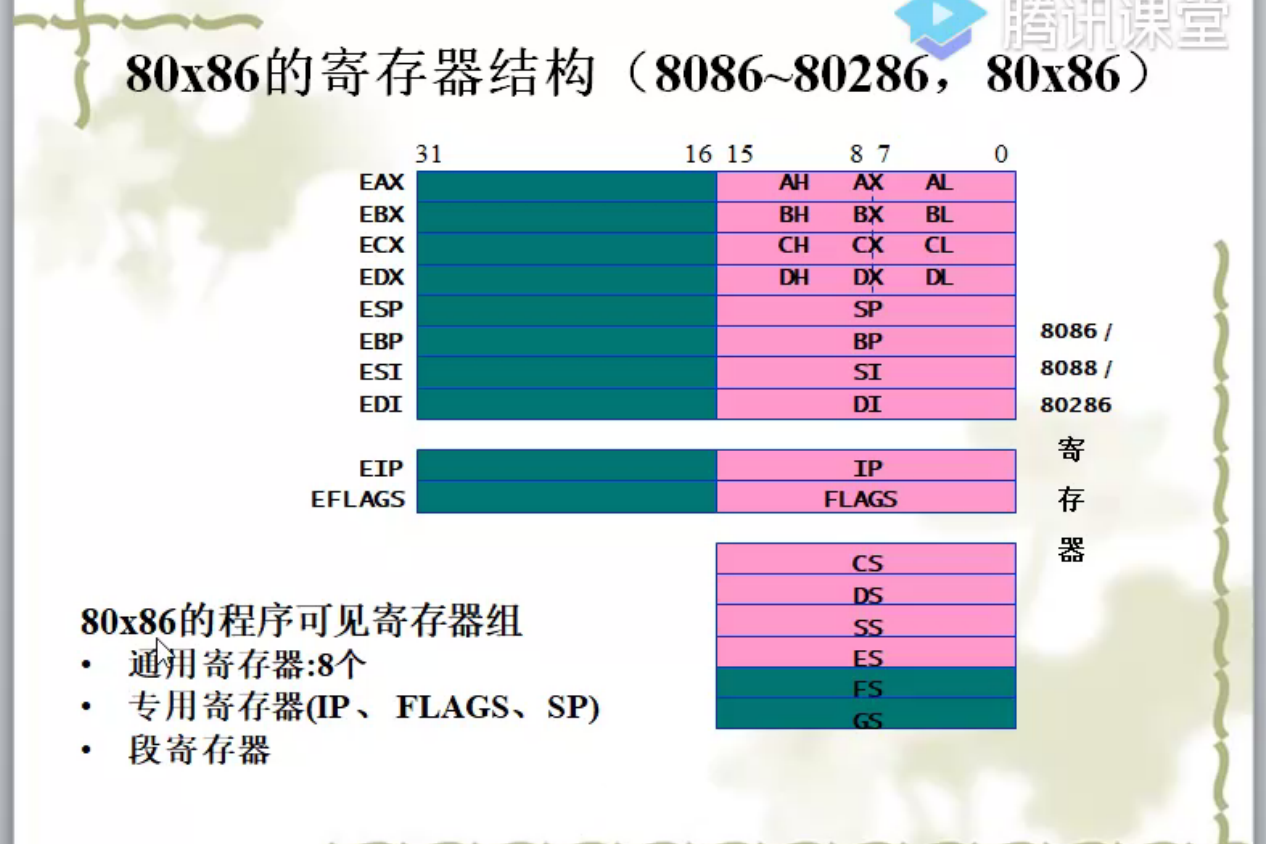

注意： 此图片还包含了80286的寄存器。

物理地址的产生

• 逻辑地址：CPU所生成的地址。逻辑地址是内部和编程使用的、并不唯一。
• 物理地址：加载到内存地址寄存器中的地址，内存单元的真正地址。
• 物理地址=段基址×16+偏移量

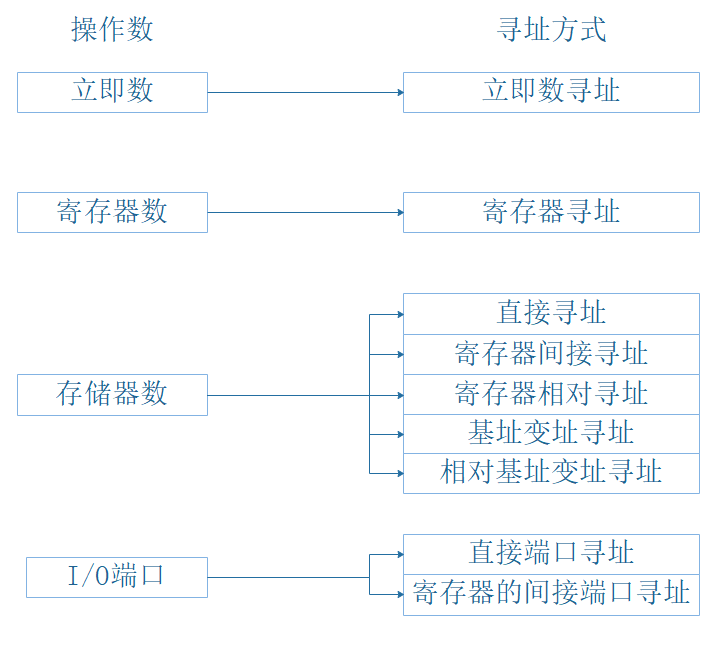

寻址方式

• 寻址：寻找操作数地址的过程
• 寻址方式与操作数位置有关

操作数位置	操作数名称	寻址方式名称
在指令中	立即数	立即寻址
在寄存器中	寄存器操作数	寄存器寻址
在储存器中	存储器操作数	存储器寻址
在I/O端口中	I/O操作数	I/O端口寻址

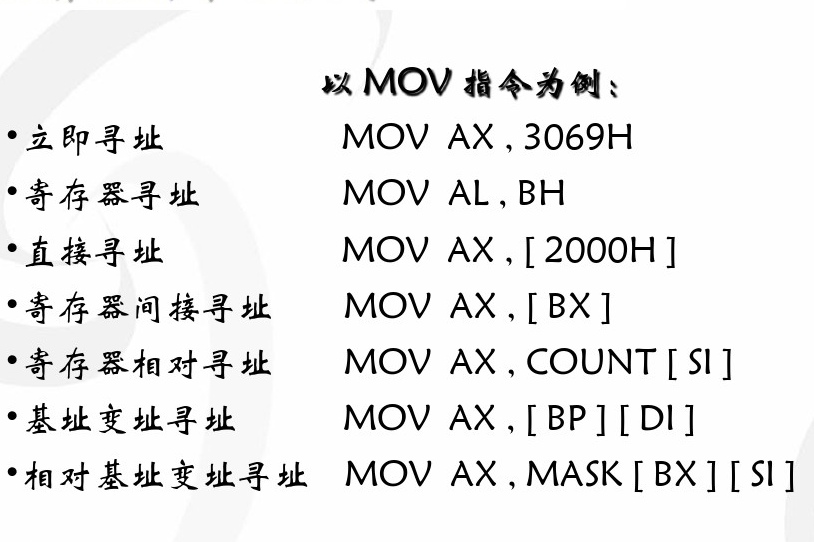

与数据有关的7种寻址方式

• 立即寻址

  • 操作数在指令中，紧跟在操作码之后，这样的操作数成为立即数。

• 直接寻址

  • 操作数的地址中的偏移量直接跟在操作码之后，默认情况下基址存放在DS中，这个时候不需要加前缀，如果是加了别的前缀，如ES，表示基址在ES中。

• 寄存器寻址

  • 操作数在CPU的寄存器中，指令指定寄存器号，这种寻址速度快，它不需要访问存储器中的操作数，因为所有的操作数都在寄存器中

• 寄存器间接寻址

  • 操作数在存储器中，操作数有效地址在SI，DI，BX，BP这四个寄存器之一中，在一般情况下，如果有效地址在SI，DI和BX中，则以DS段寄存器之内容为段值。如果有效地址在BP中，则以SS段寄存器之内容为段值。

• 寄存器相对寻址方式

  • 基址相对寻址

  对于BX寄存器来说,使用DS作为基址寄存器
  例如:
  MOV AX,COUNT[BX]  或   MOV AX, [COUNT+BX]
  ------DS基址------

  对于BP寄存器来说,使用SS作为基址寄存器
  例如:
  MOV AX,COUNT[BP]   或   MOV AX, [COUNT+BP]
  ------SS基址------

  • 变址相对寻址

  使用2个变址寄存器SI,DI.例如:
  MOV AX,COUNT[SI]  或   MOV AX,[COUNT+SI]
  MOV AX,COUNT[DI]  或   MOV AX,[COUNT+DI]

物理地址=16×(DS)+(BX)+8或16位位移量
               或(SI)
               或(DI)

注意：(SI)和(DI)替换的是(BX)

物理地址=16×(SS)+(BP)+8或16位位移量

• 基址变址寻址

        (BP)           (SI)
即：EA=          +              EA即有效地址
        (BX)           (DI)

例如：
MOV, [BX][DI] 或 MOV, [BX+DI]

物理地址=16×(DS)+(BX)+(DI)
或
物理地址=16×(SS)+(BP)+(DI)

• 相对基址变址寻址

        (BP)           (SI)         8位位移量
即：EA=          +              +
        (BX)           (DI)         16位位移量

例如：
MOV, MASK[BX][DI] 或 MOV, MASK[BX+DI] 或  MOV, [BX+DI+MASK]

物理地址=16×(DS)+(BX)+(DI)+位移量
或
物理地址=16×(SS)+(BP)+(DI)+位移量
